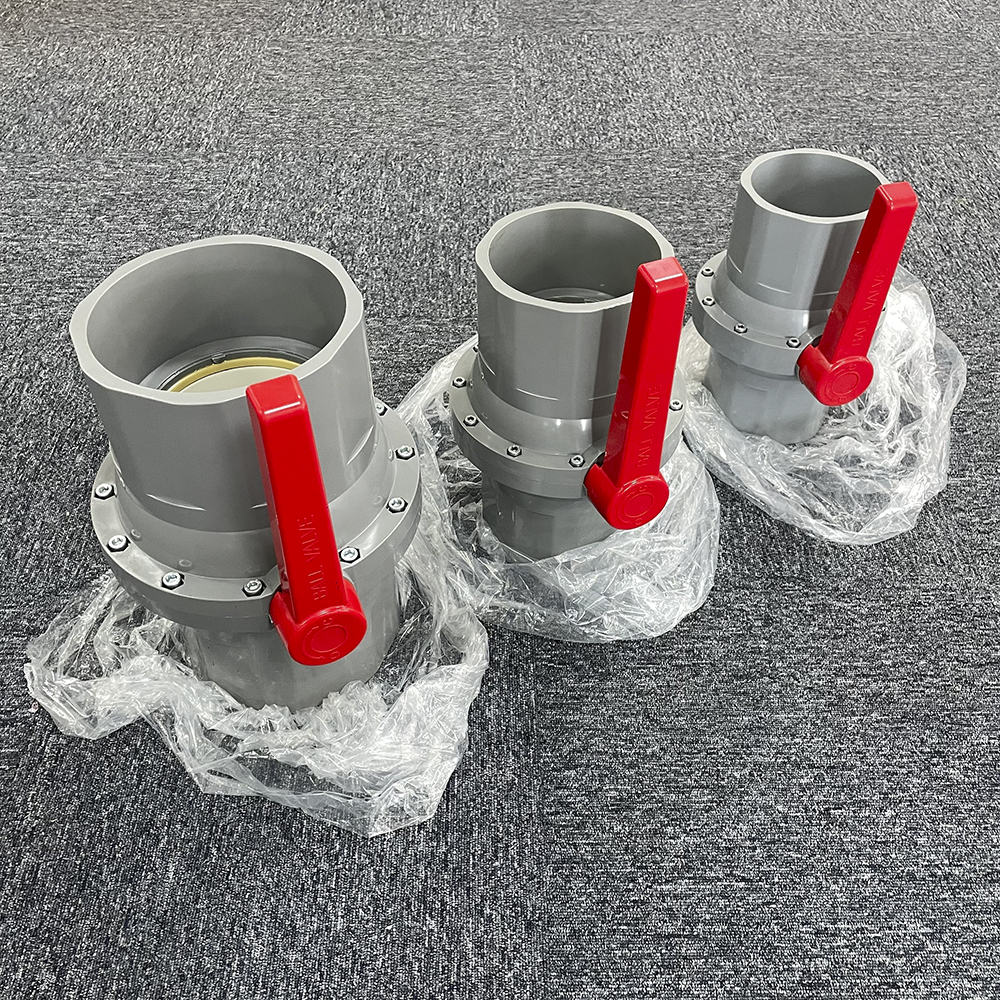

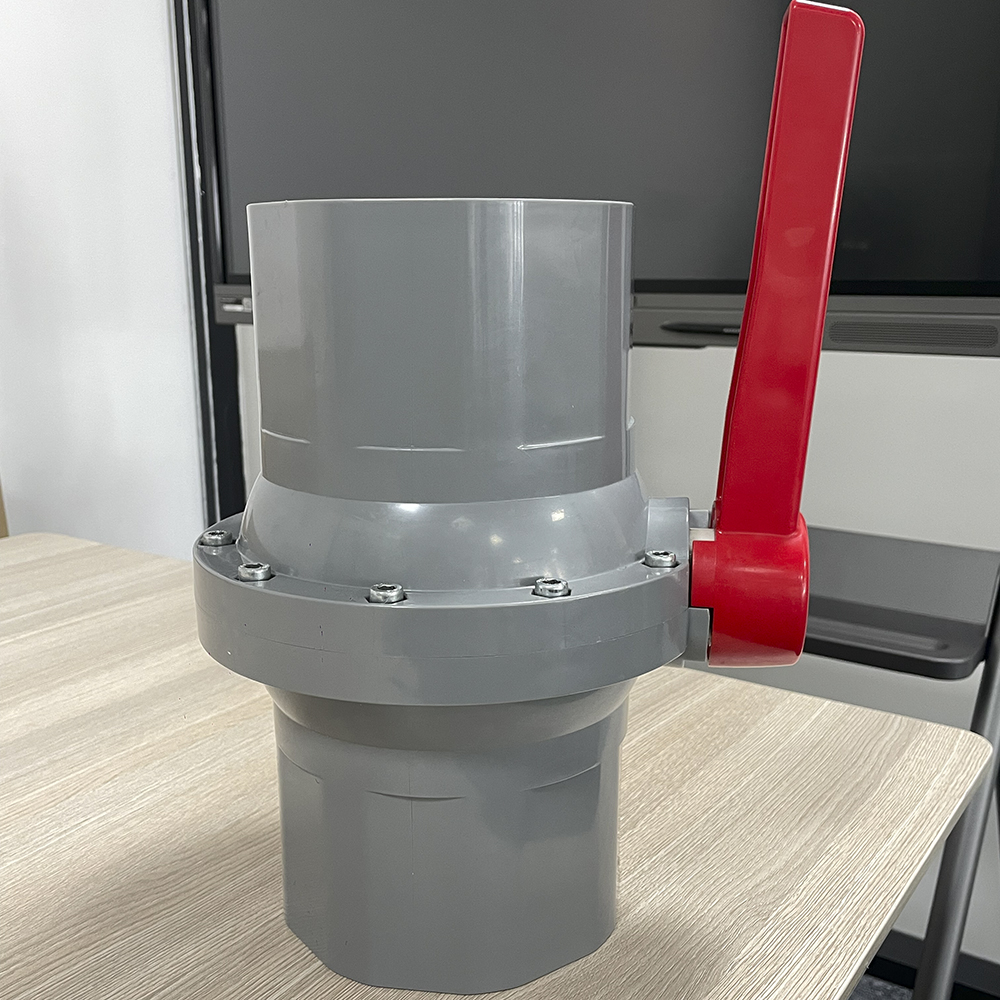

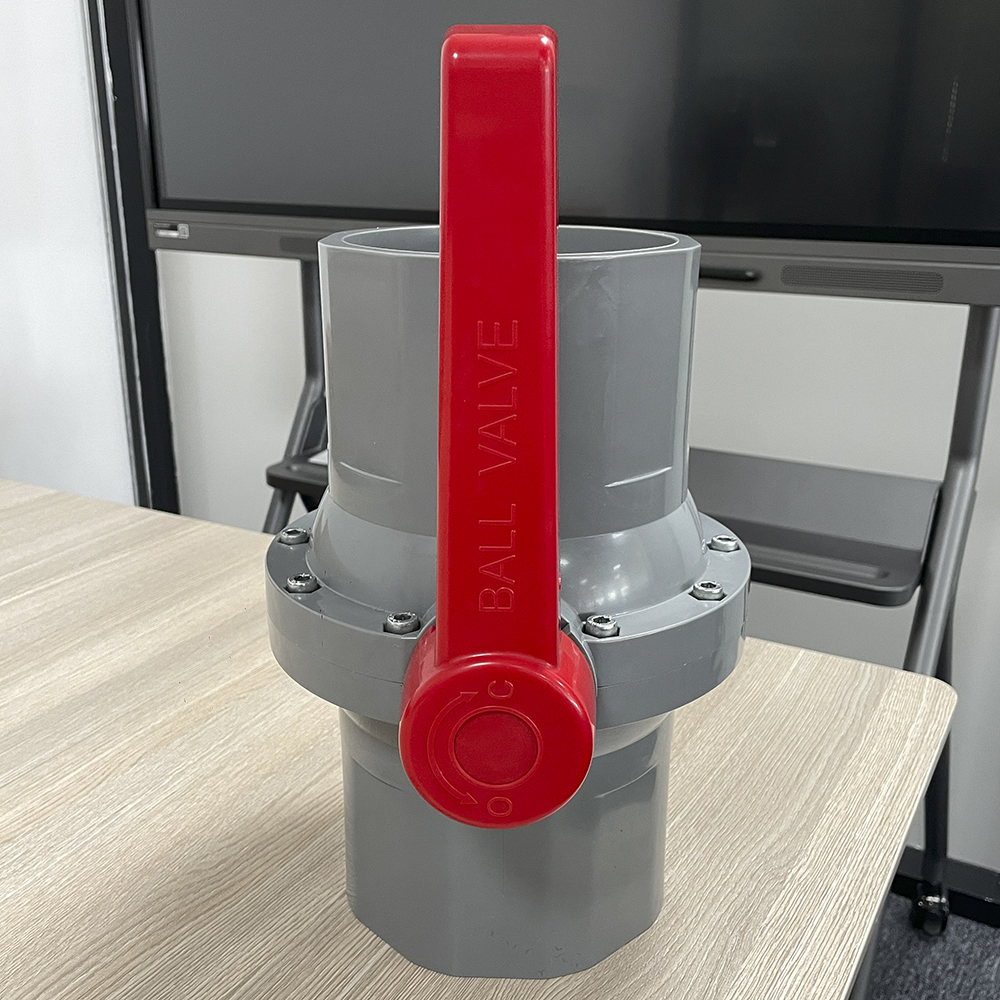

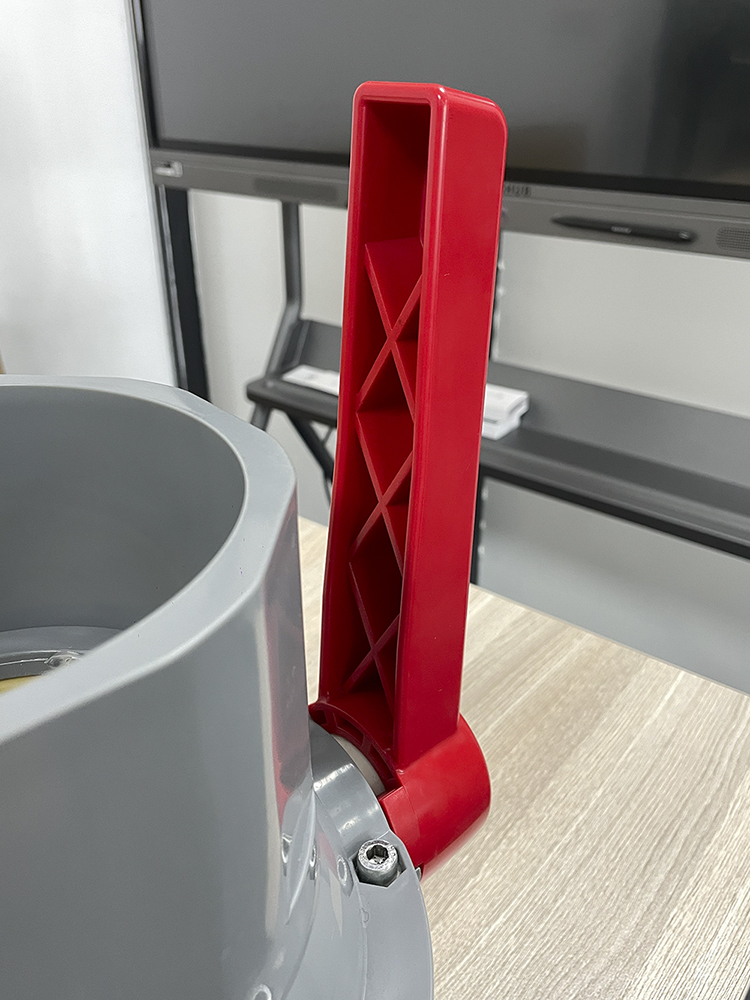

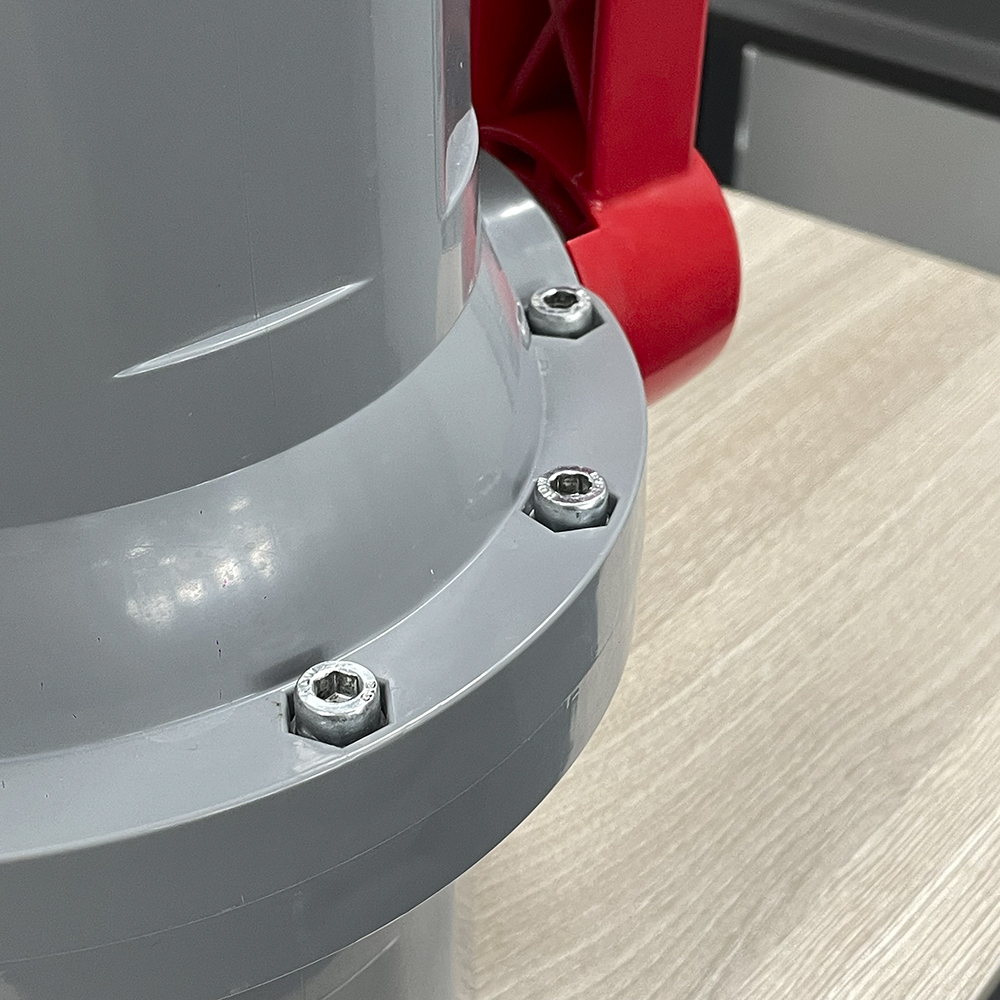

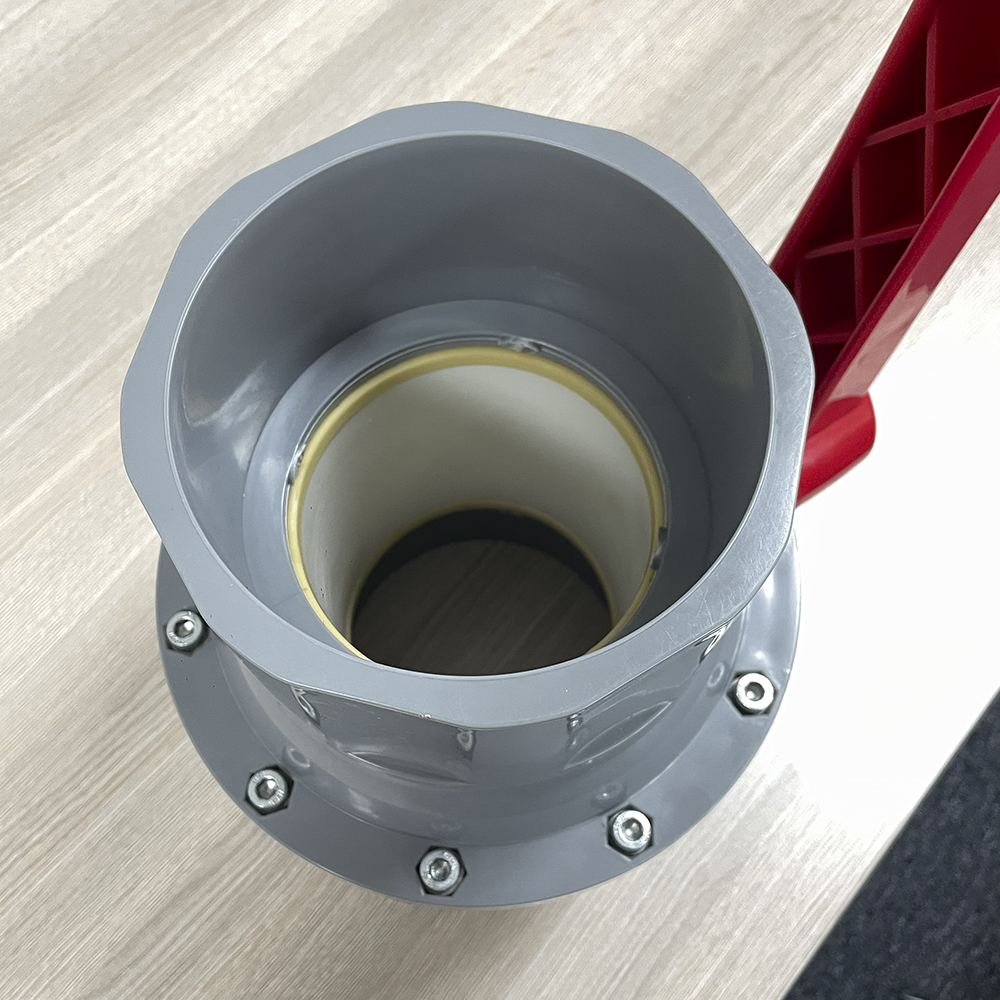

Van bi thép không gỉ UPVC cỡ lớn chất lượng cao OEM 140MM 160MM 168MM 200MM cho dự án DN200
Chú thích và bản đồ vật lý
Vật liệu thành phần
đặc điểm kỹ thuật của vật liệu
| KHÔNG. | Phần | Vật liệu | SỐ LƯỢNG |
| 1 | THÂN HÌNH | UPVC, CPVC | 1 |
| 2 | Vòng đệm chữ O STEM | EPDM, FPM(NBR) | 1 |
| 3 | THÂN CÂY | UPVC, CPVC | 1 |
| 4 | QUẢ BÓNG | UPVC, CPVC | 1 |
| 5 | PHỚT GHẾ | TPE, TPVC, TPO | 2 |
| 6 | Mũ lưỡi trai | PVC, ABS | 1 |
| 7 | XỬ LÝ | PVC, ABS | 1 |
| 8 | ỐC VÍT | SS304, THÉP | 1 |
Bảng so sánh tham số kích thước mô hình
| KÍCH THƯỚC | Đơn vị | |||||||||||
| NGƯỜI MẪU | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| KÍCH CỠ | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Inch | ||
| thd./trong | NPT | 14 | 14 | 11,5 | 11,5 | 11,5 | 11,5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| Tiêu chuẩn Nhật Bản (JIS) | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 22.3 | 26,3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21,7 | 25,7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 21,54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42,04 | 48.11 | 60,17 | 72,85 | 88,7 | 114.07 | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 20.3 | 25.3 | 32,3 | 40,3 | 50,3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 32 | 37,5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm | ||
