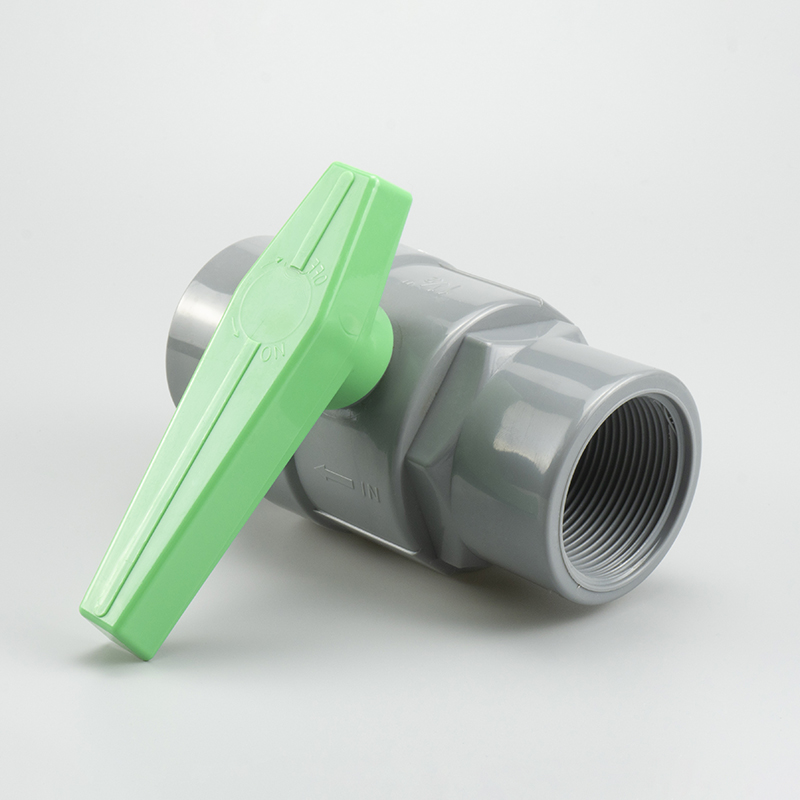

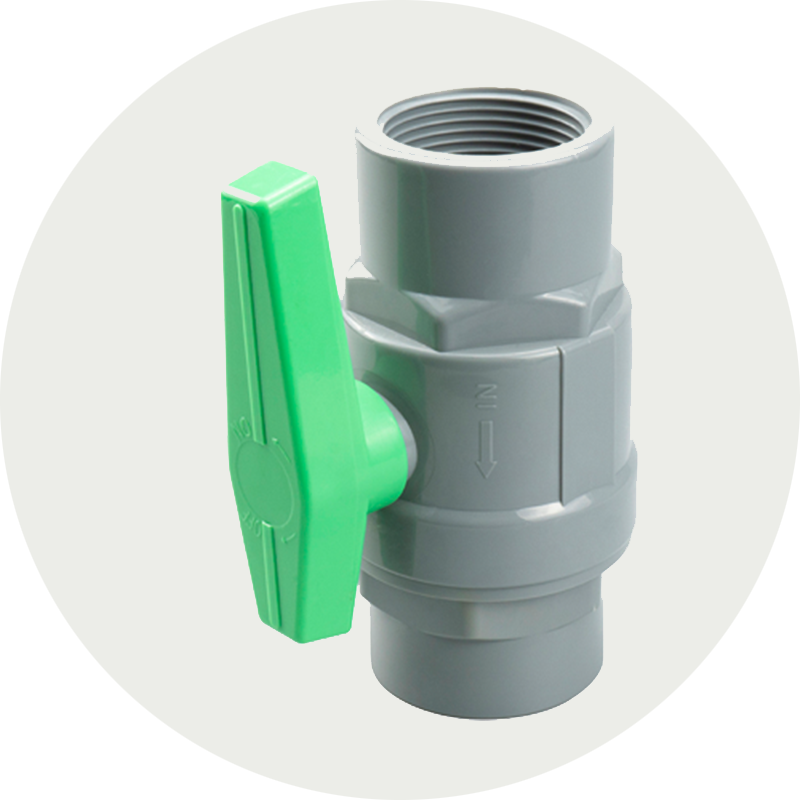

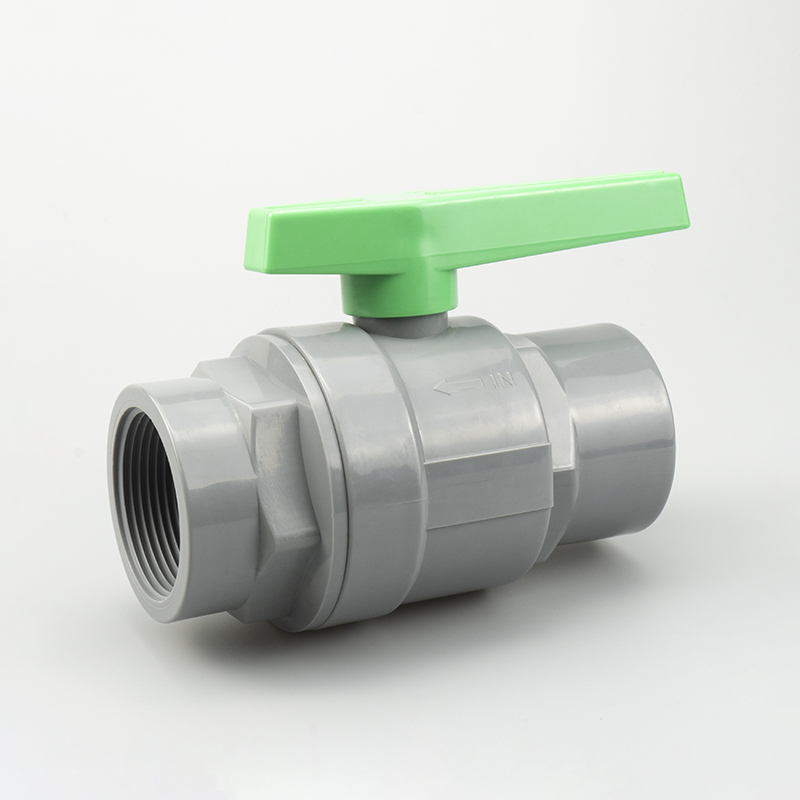

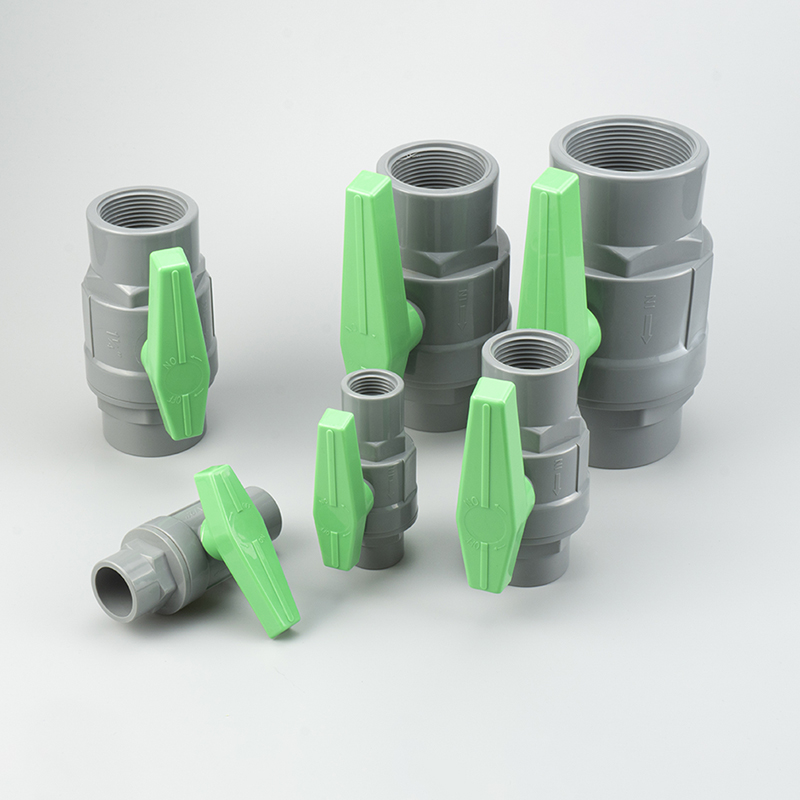

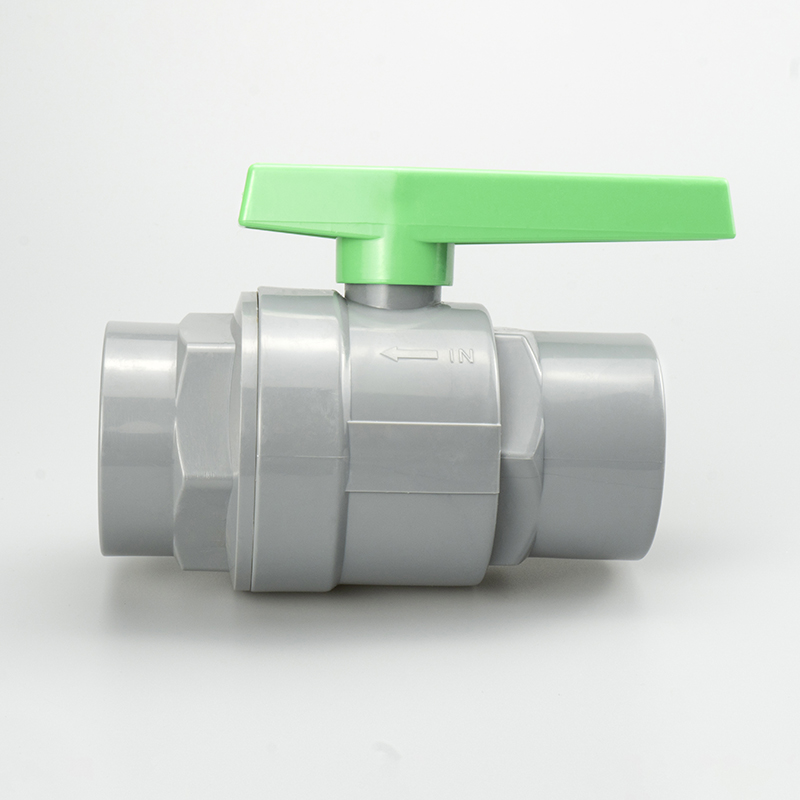

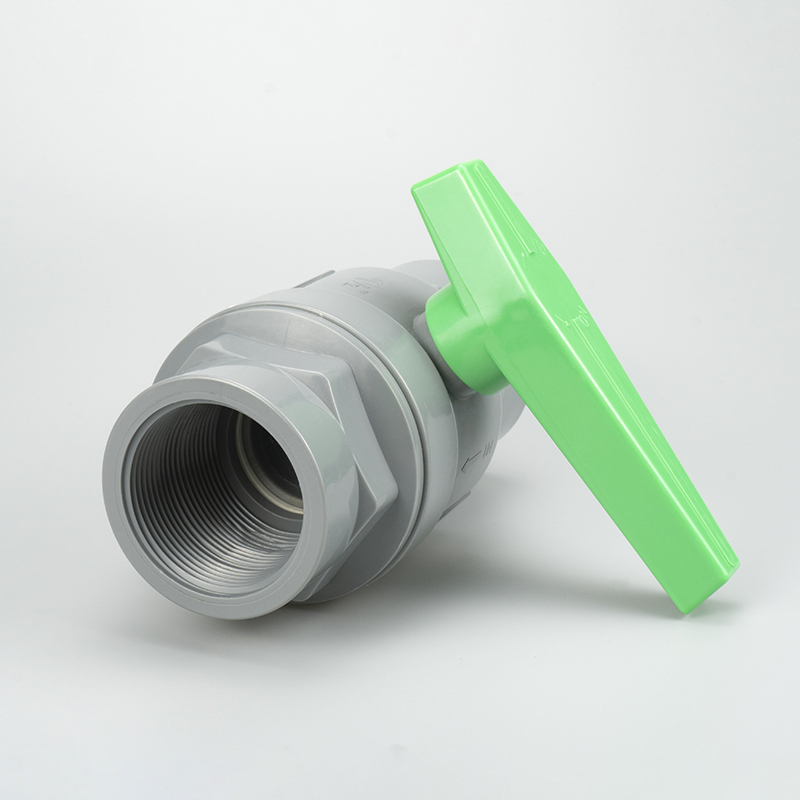

Van bi PVC chất lượng cao, phụ kiện đường ống, van bi hai mảnh có tay cầm bằng nhựa màu xanh lá cây, tay cầm bằng thép không gỉ, van 3M
Vật liệu thành phần
đặc điểm kỹ thuật của vật liệu
| KHÔNG. | Phần | Vật liệu | SỐ LƯỢNG |
| 1 | THÂN HÌNH | UPVC | 1 |
| 2 | Vòng đệm chữ O STEM | EPDM, FPM(NBR) | 1 |
| 3 | THÂN CÂY | POM | 1 |
| 4 | QUẢ BÓNG | MẠ ABS CROM | 1 |
| 5 | PHỚT GHẾ | TPE, TPVC, TPO | 2 |
| 6 | XỬ LÝ | PVC/ABS | 1 |
Bảng so sánh tham số kích thước mô hình
| KÍCH THƯỚC | Đơn vị | |||||||||||
| NGƯỜI MẪU | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| KÍCH CỠ | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Inch | ||
| thd./trong | NPT | 14 | 14 | 11,5 | 11,5 | 11,5 | 11,5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| Tiêu chuẩn Nhật Bản (JIS) | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 22.3 | 26,3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21,7 | 25,7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 21,54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42,04 | 48.11 | 60,17 | 72,85 | 88,7 | 114.07 | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 20.3 | 25.3 | 32,3 | 40,3 | 50,3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 32 | 37,5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm | ||
